Offset personalizzato dei cerchi: la guida definitiva per un montaggio a filo!

Gli automobilisti si sono mai chiesti perché alcune auto vantano un look aggressivo, mentre altre appaiono strette e goffe? Ottenere quello stile accattivante richiede precisione offset personalizzato delle ruote Misurazione. La regolazione delle dimensioni dell'offset cambierà completamente il modo in cui i veicoli si comportano. La maggior parte dei guidatori desidera uno spazio perfetto per i freni. Pertanto, fornire le specifiche corrette elimina il pericoloso rischio di sfregamento eccessivo delle sospensioni.

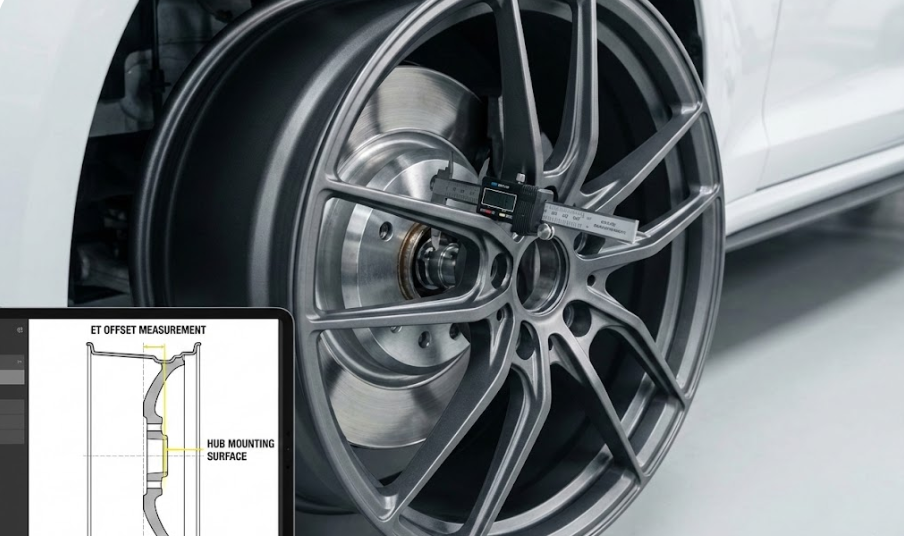

Le basi del posizionamento delle ruote!

Comprendere la distanza esatta tra il sistema di sospensioni del veicolo e le ruote rimane di fondamentale importanza. Avere la misura corretta aiuta i piloti a ottenere prestazioni superiori in pista e un'estetica perfetta. Inoltre, sfogliare una galleria di offset personalizzati può spesso fornire un'ottima ispirazione per un futuro progetto di elaborazione.

Il fulcro di questa relazione risiede in una misurazione critica che determina la profondità finale del cerchio all'interno del parafango. Infatti, le misurazioni precise costituiscono la base dell'ingegneria moderna dell'assetto. Vi è mai capitato, a voi automobilisti, di faticare a trovare la misura perfetta per una nuova auto da progetto? Personalmente, una volta ho ordinato dei cerchi senza controllare le specifiche e ho finito per graffiare gravemente i parafanghi anteriori.

– La misurazione essenziale

L'offset utilizza l'abbreviazione ET, che deriva dalla parola tedesca Einpresstiefe. Il termine tedesco si traduce semplicemente in profondità di inserimento. Solitamente, una tabella affidabile dell'offset del cerchio mostra chiaramente la distanza fisica tra l'asse centrale della ruota e la superficie di montaggio del mozzo. La superficie di montaggio del mozzo funge da area piana nella parte posteriore del cerchio. Questa superficie piana entra in contatto diretto con il mozzo del disco freno del veicolo per fissare l'intero gruppo.

Secondo Tire Agent, "l'offset è la distanza tra la superficie di montaggio della ruota e la linea centrale.“

– Il principio della linea centrale

I piloti devono definire la linea centrale prima di determinare l'effetto di spinta o trazione del punto di montaggio. Immaginate una ruota da 10 pollici come una grande pizza. Di conseguenza, la linea centrale forma una linea immaginaria che corre verticalmente al centro, a cinque pollici per lato. Le misurazioni della linea centrale fungono da punto zero assoluto per l'intero assetto della ruota. Conoscere il significato esatto dell'offset delle ruote aiuta i costruttori a capire quanto sia importante il posizionamento del punto di montaggio. In definitiva, la posizione del punto di montaggio determina se il cerchio esterno spinge verso il bordo del parafango o tira verso l'interno, in direzione degli ammortizzatori.

Le tre distinte varianti di offset!

Gli ingegneri automobilistici e i progettisti del mercato aftermarket suddividono il montaggio in tre categorie distinte. Il controllo preciso della categoria di montaggio garantisce che il veicolo mantenga in sicurezza le sue dinamiche di guida previste. Inoltre, la scelta della variante corretta previene facilmente gravi interferenze con i delicati componenti del telaio.

1. Offset positivo (ET+)

L'offset positivo si verifica quando la superficie di montaggio del mozzo si trova oltre la linea centrale, verso il lato della ruota rivolto verso la strada.

• Impatto strutturale:La configurazione di design, grazie alla sua particolare conformazione, intrappola l'intero gruppo pneumatico ancora più in profondità nello spazio ristretto del passaruota.
• Applicazioni comuni:I produttori montano offset positivi compresi tra +35 mm e +55 mm su quasi tutte le auto a trazione anteriore contemporanee. Inoltre, le moderne piattaforme a trazione integrale e le più recenti auto sportive a trazione posteriore presentano misure positive.
• Scopo ingegneristico:I produttori utilizzano opzioni di raggio di sterzata positivo o negativo e riducono la resistenza aerodinamica durante la regolazione dei design personalizzati dell'offset delle ruote. In questo modo, gli ingegneri possono garantire una guida sicura durante i pericolosi eventi di scoppio degli pneumatici.

2. Offset zero (ET0)

Raggiungere un offset pari a zero significa che la piastra di montaggio del mozzo si allinea perfettamente con l'asse centrale della ruota.

• Implicazioni strutturali:Il design a zero distribuisce uniformemente la massa della ruota su entrambi i lati del mozzo centrale.
• Utilizzo tipico:I costruttori utilizzano comunemente configurazioni a zero offset nelle muscle car classiche e nei rimorchi per carichi pesanti. Inoltre, gli appassionati dello stile offroad Fuel spesso applicano offset a zero sui SUV fuoristrada più diffusi.
• Scopo ingegneristico:L'offset neutro garantisce ai cuscinetti delle ruote e ai componenti dello sterzo una distribuzione equilibrata del carico. Di conseguenza, i guidatori ottengono un ottimo equilibrio tra gli assetti tradizionali di fabbrica e un assetto più aggressivo personalizzato.

3. Offset negativo (ET-)

Durante un assetto negativo, il supporto di montaggio del mozzo si avvicina alla sospensione rispetto all'asse centrale principale.

• Implicazioni strutturali:La configurazione negativa spinge il cerchio molto più verso il bordo esterno. Pertanto, il drastico cambiamento crea una pista più ampia e fornisce un risultato desiderabile canale profondo o un aspetto concavo. Molti proprietari di camion amano esplorare le opzioni di offset personalizzate per trovare un nuovo stile audace.
• Utilizzo tipico:I meccanici installano comunemente cerchi con offset negativo, compreso tra -12 mm e -44 mm, su camion rialzati o fuoristrada.
• Scopo ingegneristico:Spostando il cerchio verso l'esterno si ottiene spazio sufficiente per kit di rialzo delle sospensioni per impieghi gravosi e pneumatici fuoristrada di grandi dimensioni. Gli appassionati vogliono davvero che i loro costosi pneumatici sovradimensionati sfreghino contro i bracci di controllo superiori? A nessuno piace sentire un forte rumore di sfregamento durante una sterzata brusca.

Offset personalizzato dei cerchi: classificazioni e parametri ingegneristici!

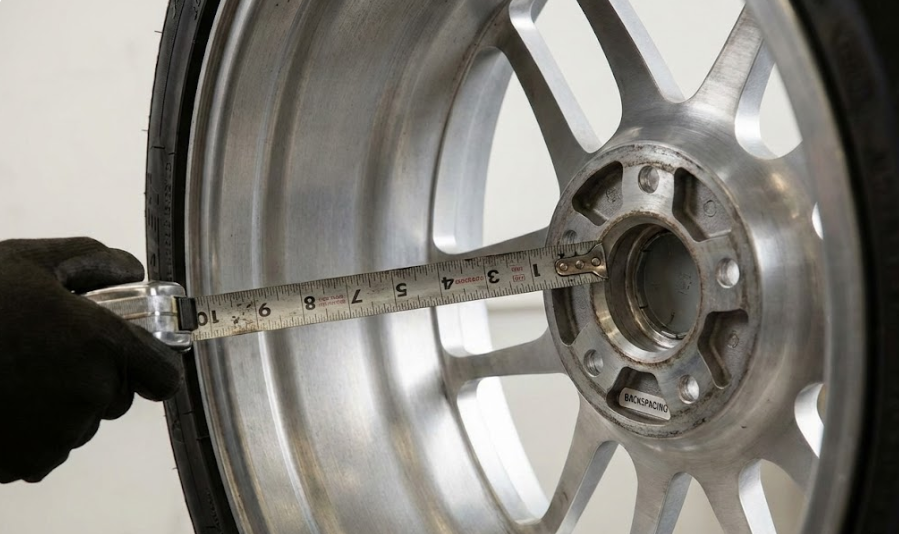

La differenza fondamentale: offset contro backspacing!

Non distinguere tra offset e backspacing spesso porta a guasti catastrofici quando si ordinano cerchi con offset personalizzato. Entrambe le misure determinano in definitiva la posizione laterale finale del cerchio. Tuttavia, il punto di partenza esatto e le unità di misura specifiche utilizzate per ciascuna dimensione sono completamente diverse.

o Introduzione alla spaziatura interna

Il backspacing rappresenta la distanza fisica tra il bordo più interno del cerchio e il punto di fissaggio del mozzo. Il lato interno è rivolto direttamente verso i componenti delle sospensioni. Inoltre, i meccanici misurano sempre il backspacing in pollici. Offset e backspacing differiscono perché l'offset utilizza una linea centrale idealizzata per i calcoli, mentre il backspacing misura l'area utilizzando punti di riferimento fisici reali. Vi è mai capitato che un automobilista misurasse un cerchio in modo errato prima di acquistare pneumatici costosi? Un mio amico una volta ordinò un set enorme di cerchi Hostile e sbagliò completamente il backspacing.

o La matematica che c'è dietro

I professionisti eseguono una serie di conversioni matematiche molto precise quando trasformano i valori ET in backspacing. Un fattore essenziale nei calcoli riguarda lo spessore esatto della flangia. Gli esperti in genere presuppongono che la flangia metallica abbia uno spessore di 0,5 pollici.

Per calcolare il backspacing di una ruota con larghezza e offset noti:

• Dividerela larghezza totale del bordo per due.
• Aggiungere5 pollici per tenere conto della flangia interna.
• Convertirela conversione da millimetri a pollici si ottiene dividendo il numero per 25,4.
• Aggiungereil nuovo valore in pollici al totale se l'offset della ruota personalizzata era positivo.
• Sottrarreil nuovo valore in pollici se lo scostamento matematico era negativo.

• Prendi in considerazione un cerchio da 10 pollici di larghezza con un offset di +25 mm:
  • Linea centrale più flangia:5 pollici più 0,5 pollici fa 5,5 pollici.
  • Conversione offset:25 diviso 25,4 è uguale a circa 0,98 pollici.
  • Spazio totale indietro:5 più 0,98 è uguale a 6,48 pollici.

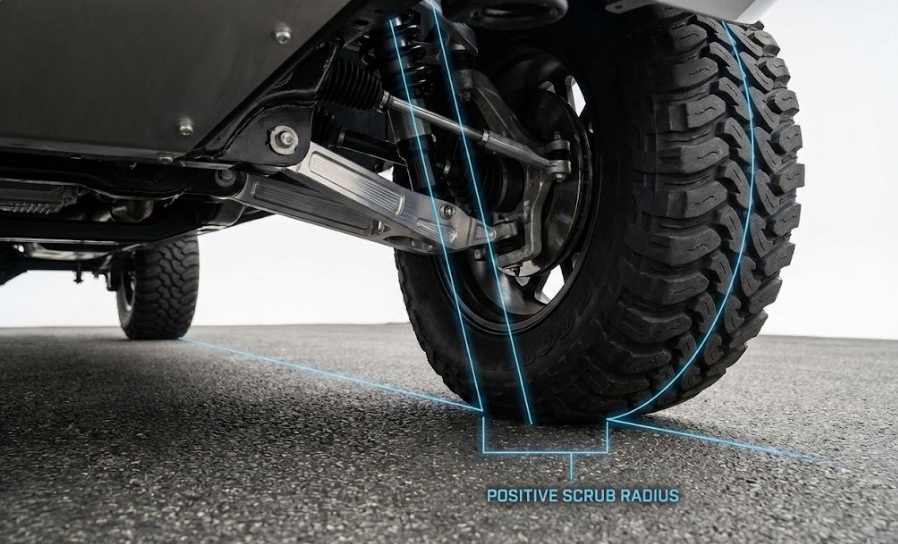

Impatti geometrici derivanti da specifiche modificate!

Modificare la carreggiata di un veicolo con cerchi aggressivi va ben oltre un semplice miglioramento estetico. Il cambiamento drastico altera seriamente il funzionamento delle sospensioni del veicolo. Basta dare un'occhiata online ai cerchi Custom Offset montati su alcuni pick-up per rendersi conto di come gli angoli delle sospensioni cambino in modo significativo.

UN. Modifiche al raggio di spazzolamento

Il raggio di attrito descrive la distanza sulla superficie stradale tra il centro dell'area di contatto del pneumatico e il Inclinazione dell'asse di sterzo linea.

• Progettazione dello stabilimento:I produttori progettano la maggior parte delle nuove auto con un piccolo raggio di sterzata negativo. La linea di inclinazione attraversa la strada prima di raggiungere il centro del pneumatico. Questo piccolo raggio di sterzata negativo conferisce alle auto maggiore stabilità durante le frenate brusche.
• Cambiamenti aggressivi:L'utilizzo di pneumatici con offset negativo modifica il raggio di sterzata dell'auto, rendendolo positivo. Un raggio di sterzata positivo comporta un maggiore sforzo di sterzata. Inoltre, i conducenti avvertono un maggiore contraccolpo sul volante in presenza di asperità pronunciate. Un raggio di sterzata positivo altera significativamente il comportamento dell'auto in situazioni di frenata di emergenza.

B. Aumento del carico sui cuscinetti delle ruote

Gli ingegneri progettano i cuscinetti del mozzo in modo che siano in grado di sopportare uno specifico carico verticale a una determinata distanza orizzontale.

• L'effetto leva:Diminuendo l'offset, la ruota si sposta significativamente verso l'esterno. Di conseguenza, questo spostamento verso l'esterno aumenta la distanza del braccio di leva tra il baricentro del pneumatico e il cuscinetto.
• Guasti prematuri:Spostare un cerchio di 50 mm verso l'esterno rispetto alle specifiche di fabbrica aumenta lo stress dinamico sull'alloggiamento del cuscinetto. Inoltre, l'intenso stress danneggia rapidamente i giunti sferici e i tiranti dello sterzo. L'usura accelerata dei componenti costringe i meccanici a effettuare costose sostituzioni con molta più frequenza.

C. Interferenza tra parafango e sospensioni

I costruttori devono considerare lo spazio libero tridimensionale necessario per le ruote personalizzate prima di finalizzare qualsiasi progetto di assetto aggressivo.

• Spazio interno libero:Un eccessivo offset positivo fa sì che il cerchio interno e il fianco del pneumatico urtino contro le parti interne. Il fianco può facilmente urtare contro l'alloggiamento dell'ammortizzatore MacPherson o i bracci di controllo superiori.
• Spazio libero esterno:Un eccessivo offset negativo provoca la collisione del battistrada esterno del pneumatico con il passaruota metallico. La collisione avviene rapidamente durante la compressione delle sospensioni o le manovre di sterzata brusche. Pertanto, i proprietari devono eseguire un'ampia rullatura dei parafanghi o installare parafanghi allargati per evitare danni.

Protocollo di misurazione di precisione passo dopo passo!

Gli appassionati spesso hanno bisogno di misurare tutto con precisione prima di ordinare con sicurezza nuovi componenti. La seguente guida utile illustra i passaggi specifici per confermare con precisione le misure del cerchio.

· Articoli necessari

• Ai costruttori serve una riga di precisione più lunga del diametro del cerchione.
• I meccanici hanno bisogno di un metro a nastro metrico affidabile o di un calibro digitale preciso.
• Gli appassionati devono trovare uno spazio di lavoro perfettamente piano e livellato.

· Passaggi per prendere le misure

• Smontare e posizionarsi:I meccanici rimuovono il pneumatico dal cerchio per la massima precisione. Successivamente, posizionano il cerchio standard a faccia in giù su una superficie perfettamente piana.
• Determinare la larghezza complessiva:Misurare dalla parte più esterna della flangia posteriore fino alla parte più esterna della flangia anteriore. La larghezza complessiva risulta generalmente superiore di un pollice rispetto alla larghezza indicata.
• Calcolo dell'asse centrale:Dividere la larghezza totale assoluta per due. I costruttori devono documentare con precisione il risultato matematico esatto.
• Misurare la distanza dal bordo:Posiziona un righello perfettamente piatto sulla flangia posteriore. Misura in linea retta dal bordo inferiore fino al punto di montaggio piatto del mozzo.
• Applica la formula:Sottrarre la misura della linea centrale direttamente da spazio indietro

Si ha un offset positivo se il numero finale rimane maggiore di zero. Si ha un offset negativo se il numero finale è inferiore a zero. Infine, moltiplica l'ultima misura in pollici per 25,4 per convertire la lunghezza in millimetri. Consultare una guida accurata per l'offset dei cerchi personalizzati evita errori di calcolo.

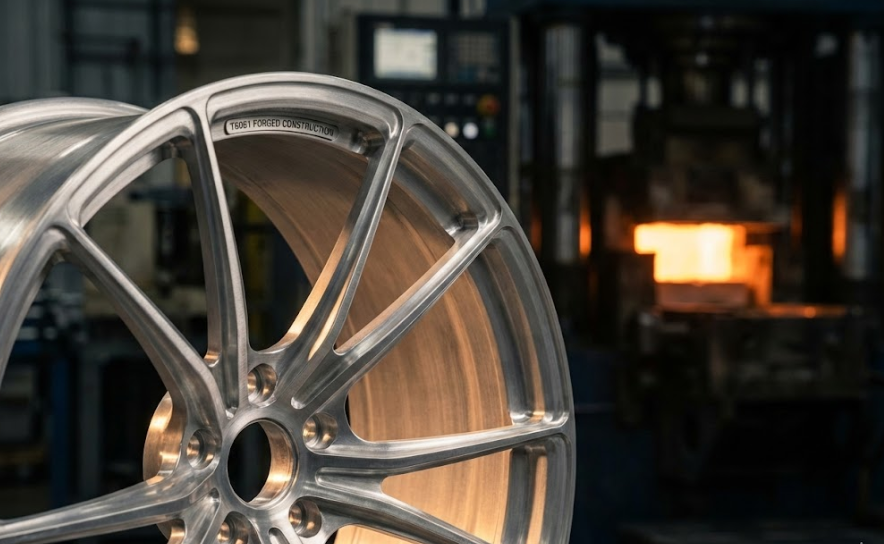

Il vantaggio della produzione: la costruzione forgiata!

Ogni offset personalizzato del cerchio trasmette le pesanti forze motrici direttamente alla struttura portante. Gli offset elevati creano naturalmente valori negativi elevati. Pertanto, la costruzione fisica deve impiegare materiali metallurgici di alto livello affinché l'unità mantenga la sua integrità strutturale in sicurezza.

§ Densità di fusione rispetto a quella di forgiatura

Le fabbriche producono cerchi in alluminio fuso per gravità con pericolosi fori microscopici all'interno del metallo. Queste minuscole bolle d'aria indeboliscono la resistenza complessiva di un cerchio economico. Se i conducenti sottopongono il cerchio a carichi estremi, i fori diventano rapidamente un punto di rottura. Il metallo fragile si crepa semplicemente sotto l'effetto di forze torsionali estreme.

§ Ingegneria di livello aerospaziale

premi cerchi personalizzati Utilizziamo blocchi di alluminio forgiato T6061 di grado aerospaziale. Successivamente, macchine a controllo numerico (CNC) specializzate lavorano il robusto alluminio trasformandolo in forme eleganti. Il vantaggio distintivo del processo di forgiatura rimane ineguagliabile. Il metallo grezzo viene sottoposto a temperature e pressioni estreme all'interno dello stabilimento. L'intensa pressione fa sì che i grani interni del metallo si allineino perfettamente, eliminando al contempo le piccole imperfezioni.

Pertanto, un cerchio forgiato offre una resistenza fino a tre volte superiore rispetto a una versione fusa. Il robusto materiale aerospaziale pesa significativamente meno dei cerchi in alluminio fuso. La costruzione forgiata rimane l'unica opzione adatta per veicoli ad alta potenza con cerchi aggressivi e a basso offset.

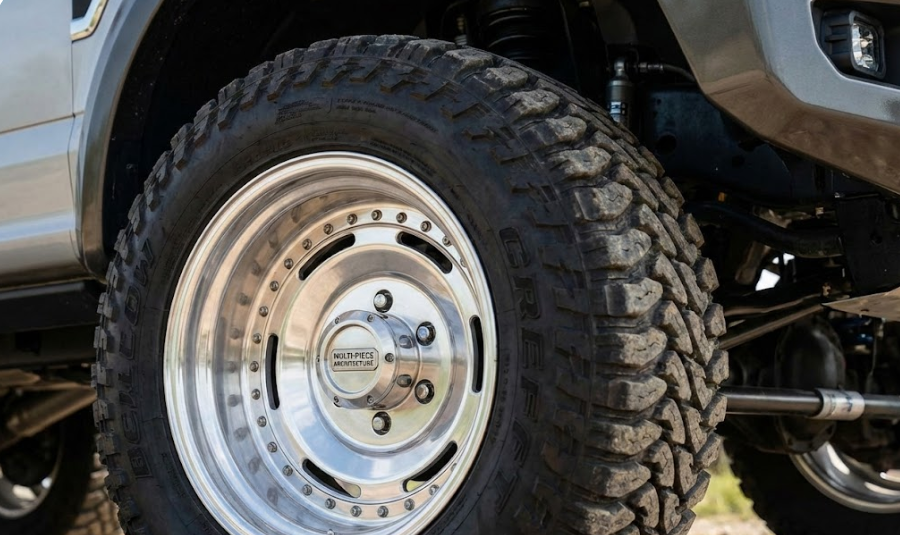

Architettura e personalizzazione delle ruote scomponibili!

I proprietari di veicoli desiderano spesso un controllo preciso su specifici design di offset. La scelta definitiva per un controllo totale prevede l'utilizzo di componenti in due o tre pezzi. cerchi forgiatiGli stili modulari mettono in mostra in modo eccellente i migliori elementi del design automobilistico moderno. Osservare gli enormi cerchi TIS sui camion personalizzati evidenzia perfettamente i vantaggi del design modulare.

– Configurazioni a 2 pezzi

Le ruote in due pezzi presentano un'unità centrale forgiata in un unico blocco. I meccanici saldano o imbullonano la parte centrale direttamente al cerchio in alluminio filato. Di conseguenza, il produttore può posizionare la parte centrale a quasi qualsiasi profondità all'interno del cerchio prima dell'assemblaggio finale. Questo processo flessibile consente una personalizzazione perfetta con incrementi millimetrici precisi. Le fabbriche evitano di dover realizzare stampi di fusione completamente nuovi per ogni singolo ordine.

– Configurazioni a 3 pezzi

I cerchi in tre pezzi utilizzano una parte centrale forgiata saldamente inserita tra un canale interno e un bordo esterno rimovibile. I meccanici sigillano i pezzi con silicone di grado aerospaziale e fissano il tutto con bulloni in titanio.

• Regolabilità infinita:I proprietari possono modificare completamente l'offset e la larghezza semplicemente sostituendo il bordo esterno con un pezzo più largo. Il camion si trasforma in una nuova configurazione widebody senza bisogno di un set completo di cerchi.
• Riparabilità:A volte, detriti stradali duri possono danneggiare il bellissimo labbro esterno. Fortunatamente, i meccanici rimuovono e sostituiscono rapidamente solo il labbro esterno danneggiato. La sostituzione di una singola sezione modulare protegge in modo eccellente il valore complessivo dell'investimento.

Conclusione

Padroneggiare l'assetto del veicolo significa curare ogni singola lettera nelle misurazioni critiche del veicolo. Ottenere il giusto offset personalizzato delle ruote elimina facilmente pericolosi problemi di spazio libero. Inoltre, gli appassionati di pista meritano la massima precisione per prestazioni intense. Per cerchi forgiati di alta qualità che soddisfano specifiche di prestazioni precise, vai a RizoForged oggi per ottenere il ruota personalizzata dei tuoi sogni proprio ora.

Domande chiave sull'ingegneria di montaggio!

La progettazione degli adattamenti richiede calcoli matematici dettagliati e tecniche di misurazione precise. Rispondiamo oggi ad alcune delle domande più frequenti sulla scelta delle dimensioni esatte dei cerchi.

E se avessi impostato l'offset sbagliato?

L'utilizzo di un offset errato crea immediatamente enormi problemi di spazio. I cerchi con un offset positivo eccessivo andranno a sbattere contro gli ammortizzatori e le pinze dei freni. Al contrario, un offset negativo eccessivo farà sì che i cerchi urtino contro i parafanghi esterni in curva. Questa interferenza distruttiva danneggia gravemente gli pneumatici, spesso costosi, e rovina in modo permanente i cuscinetti delle ruote.

I distanziali per le ruote possono correggere l'offset?

I distanziali per ruote a volte correggono un offset positivo eccessivo. Il distanziale spinge il cerchio verso l'esterno, riducendo di fatto il valore dell'offset. L'utilizzo di robusti distanziali Bora offre una soluzione sicura per piccoli problemi di montaggio positivi. Tuttavia, un offset negativo eccessivo non può essere corretto con nessun distanziale. Il cerchio non può essere ulteriormente spinto verso l'interno una volta che il metallo raggiunge il mozzo di montaggio.

I cerchi originali sono forgiati o fusi?

La maggior parte dei cerchi originali di fabbrica utilizza semplice alluminio fuso. Le fabbriche ricorrono a metodi di fusione per gravità o a bassa pressione perché questo processo mantiene bassi i costi di produzione di massa. Le supercar di lusso e i kit per la pista ad alte prestazioni rappresentano le rare eccezioni. In questi casi, i cerchi delle supercar vengono forgiati direttamente per resistere alle estreme forze in curva che si generano in pista.

In che modo la larghezza del cerchio influisce sull'offset?

L'offset si riferisce sempre direttamente all'asse centrale fisico della ruota. Aumentando la larghezza del cerchio di un pollice, il valore dell'offset rimane invariato. Tuttavia, il cerchio più largo si avvicina di 12,7 mm alla sospensione e di 12,7 mm al parafango. Pertanto, i preparatori devono calcolare attentamente sia la larghezza che l'offset prima di procedere all'acquisto.

Come nota Car and Driver nella sua recensione del Land Cruiser, "Le larghezze della carreggiata delle sospensioni corrispondono, fatta eccezione per piccole differenze di offset delle ruote che fanno sì che le dimensioni pubblicate, misurate sul battistrada del pneumatico, differiscano di pochi millimetri al massimo.“

Che cosa significa ET su una ruota?

ET è l'abbreviazione di Einpresstiefe. Einpresstiefe è un termine classico dell'ingegneria tedesca che significa profondità di inserimento. Le fabbriche stampano il codice ET sulla maggior parte dei cerchi moderni in un formato come ET45. La sigla ET45 indica semplicemente che il cerchio ha un offset positivo di 45 mm.
